.: Torre anemometrica 40 metri ribaltabile SEI WIND TOWER |
WIND TOWER G
WIND TOWER J (certificata)
Componenti del sistema
(vendibili anche separatamente - solo strumenti, solo datologger o solo
torre)

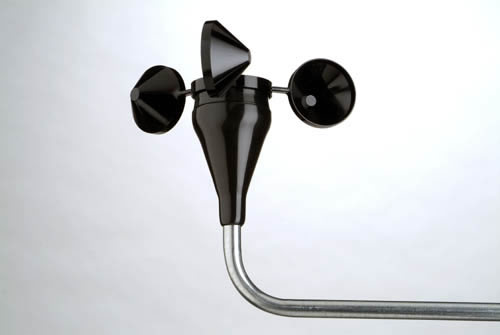

Anemometro professionale di altissima precisione
Descrizione | |
Tipo | Anemometro a 3 coppe |
Errore max | 0,8% |
Range di funzionamento | Da 0,78 m/s a 96 m/s |
Segnale di uscita | |
Segnale in uscita | Onda sinusoidale AC a basso livello la cui frequenza è lineare alla velocità del vento, da 0 Hz a 125 Hz |
Funzione di trasferimento | m/s = (Hz x 0.765) + 0.35 |
Soglia di uscita del segnale | 80 mV (picco - picco) minimo |
Voltaggio in uscita a 60 HZ |
|
Calibrazione | ogni anemometro è individualmente calibrato in galleria del vento. |
Risposta | |
Momento di inerzia | 68 x 10-6 S-ft2 |
Diametro | 190 mm |
Installazione | |
Montaggio | richiede un tubo da 13 mm di diametro |
Temperatura di utilizzo | |
Range di temperatura | da -55 °C a 60 °C |
Range di umidità | da 0 a 100% RH |
Peso e dimensioni | |
Peso | 0.14 kg (0.3 pounds) |
Dimensioni |
|
Materiali | |
Coppette | policarbonato a mono infusione |
Corpo | plastica ABS |
Albero | berillio di rame, completamente indurito |
Cuscinetti | Teflon autolubrificati |
Magneti | Indox 1,25 mm di diametro ì, 13 mm di lunghezza, 4 poli |
Bobina | bobina singola, bobbin wound, 4100 giri di conduttore da 0,40 mm schermato ESD |

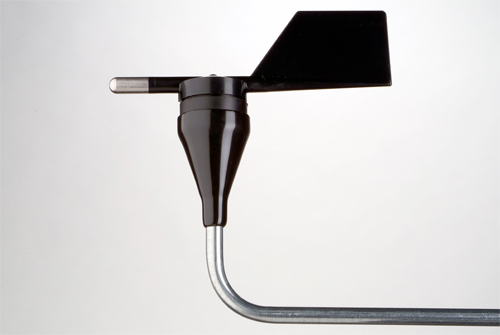

Banderuola professionale di altissima precisione
Descrizione | |
Tipo | Potenziometrico a rotazione continua |
Errore max | 0,8% |
Range di funzionamento | 360° |
Segnale di uscita | |
Tipo di segnale | Analogico DC da potenziometro, 10K ohms |
Funzione di trasferimento | lineare |
Precisione | 1% |
Banda morta | 8° Massimo, 4° Tipica |
Risposta | |
Soglia | 1 m/s |
Alimentazione | |
Tensione | Eccitazione da 1 V a 15 V DC |
Installazione | |
Montaggio | richiede un tubo da 13 mm di diametro |
Temperatura di utilizzo | |
Range di temperatura | da -55 °C a 60 °C |
Range di umidità | da 0 a 100% RH |
Durata | 50 milioni di rotazioni (da 2 a 6 anni) |
Peso e dimensioni | |
Peso | 0.14 kg (0.3 pounds) |
Dimensioni |
|
Materiali | |
Ala | plastica UV |
Corpo | plastica UV |
Albero | acciaio INOX |
Cuscintetto | acciaio INOX |

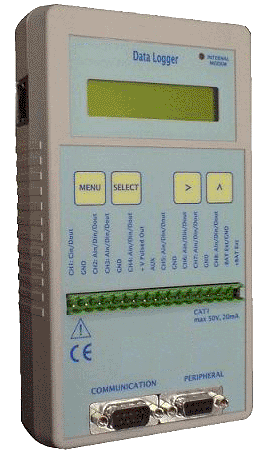

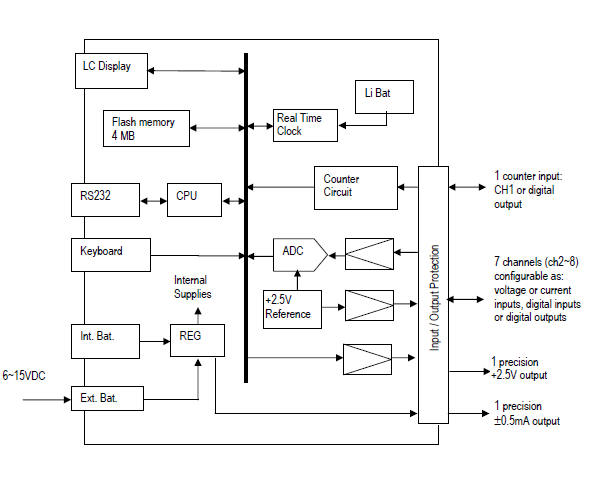

Datalogger da 8 canali con invio email
-Il data logger è uno strumento
che misura i dati del vento per poterli poi elaborare al PC ì |
-I dati sono registrati su una
carta Flash che può essere inserita poi in un PC ed estrarne i dati. ì |
-Registrazione della direzione
dei venti in 16 passi (direzioni come SSE, NNE ecc.) ì |
-Possibilità di registrare i
dati storici del vento, non solo la velocità media ì |
-Registrazione della velocità
almeno una volta per minuto ì |
-lunga durata delle batterie
(almeno 12 mesi), nessun computer acceso 24 ore su 24 ì |
-7 ingressi configurabili in
tensione, corrente e temperatura o ingresso digitale. ì |
-Registra i valori Medi, Min,
Max da un secondo ad un'ora di campionamento ì |
-4MB di memoria flash interna ì |
-2 serial ports. ì |
-SMS di allarme e statistiche ì |
-email giornaliere con le
statistiche ì |
-GSM integrato ì |
-Disponibile anche in versione
Ethernet o WiFi ì |
-Setup dispositivo attraverso porta seriale |
INGRESSI
CANALE1:
• Ingresso digitale, 16 bit. Risoluzione: ±1 count. Range: 0~5 kHz. Impedenza: 100kQ.
• Soglia di segnale selezionabil. Segnale in corrente alternata bipolare: minima sensibilità 200mVp-p. Segnale unipolare TTL: minima sensibilità 1Vp-p.
CANALI 2~8:
• Individualmente selezionabili come ingressi analogici o digitali TTL. I canali 5, 6, 7 possono essere configurati anche come ingresso della banderuola.
• 7 canali configurabili contemporaneamente come ingressi. 3 ingressi selezionabili come differenziali. Risoluzione: 13bit Precisione: ± 0.3%.
• Voltaggio di ingresso programmabile: min 0 ~ 125mV/ max: 0 ~ +2.5
V (Risoluzione: min 15 u.V/ max 305 u.V). Impedenza di ingresso: 1 MΩ.• Corrente di ingresso programmabile: min 0~+5 mA/ max 0 ~ +50 mA (Risoluzione: min 0,61 u.A/ max 6,1 |jA). Impedenza di ingresso: 25 Ω.
• Risoluzione temperatura PT100/1000: 0.06°C.
• Risoluzione della banderuola: 2.8°
• Il canale 8 può essere settato come TTL a 16 bit. Precisione e risoluzione: ±1. Range di ingresso: 0 ~ 5 kHz. Impedenza di ingresso: 1 MQ. Sensibilità minima 3 Vp-p.
• I canali di ingresso possono
essere ordinati con un range di 0~5V or 0~10V.
In questo caso l'impedenza di ingresso è 40 kOhms.
USCITA ANALOGICA (PER L'ECCITAZIONE DELLA BANDERUOLA)
• 1, pulsante 2.5V. Corrente 20mA. Sensibilità ±0.2%.
• 1, pulsante 0.5mA (for PT100, etc). Sensibilità ±0.6%.
PROTEZIONI
• Protezione contro le sovratensioni e fusibili su tutti gli ingressi.
MEMORIZZAZIONE DEI DATI
• MEMORIA INTERNA FLASHY: 4MBytes. Capacità: 32 mesi.
USCITE
• Tutti i canali possono essere selezionati come uscite a bassa potenza (Open drain).Impedenza di uscita: 30 Ω. Max corrente: 60 mA.
• Ciascuna uscita ha 5 condizioni per cui può essere attivata usando 4 operazioni: Sopra, Sotto, Tra e non tra.
INTERFACCIA UTENTE
• 2 x 16 LCD display E 4 PULSANTI.
ALIMENTAZIONE
• BATTERIA INTERNA: 9V ALCALINA , VITA 2 SETTIMANE.
• ESTERNAL: 6~15VDC. Consumo tipico: 10mΑ (LCD off), 15mA (LCD on).
VARIE
• CONTENITORE: Plastica ABS.
• DIMENSIONI18 x 10 x 4cm.
• PESO: 200g.
• TEMPERATURA DI UTILIZZO: 30°~ +70° (LCD: 0C~+50C).

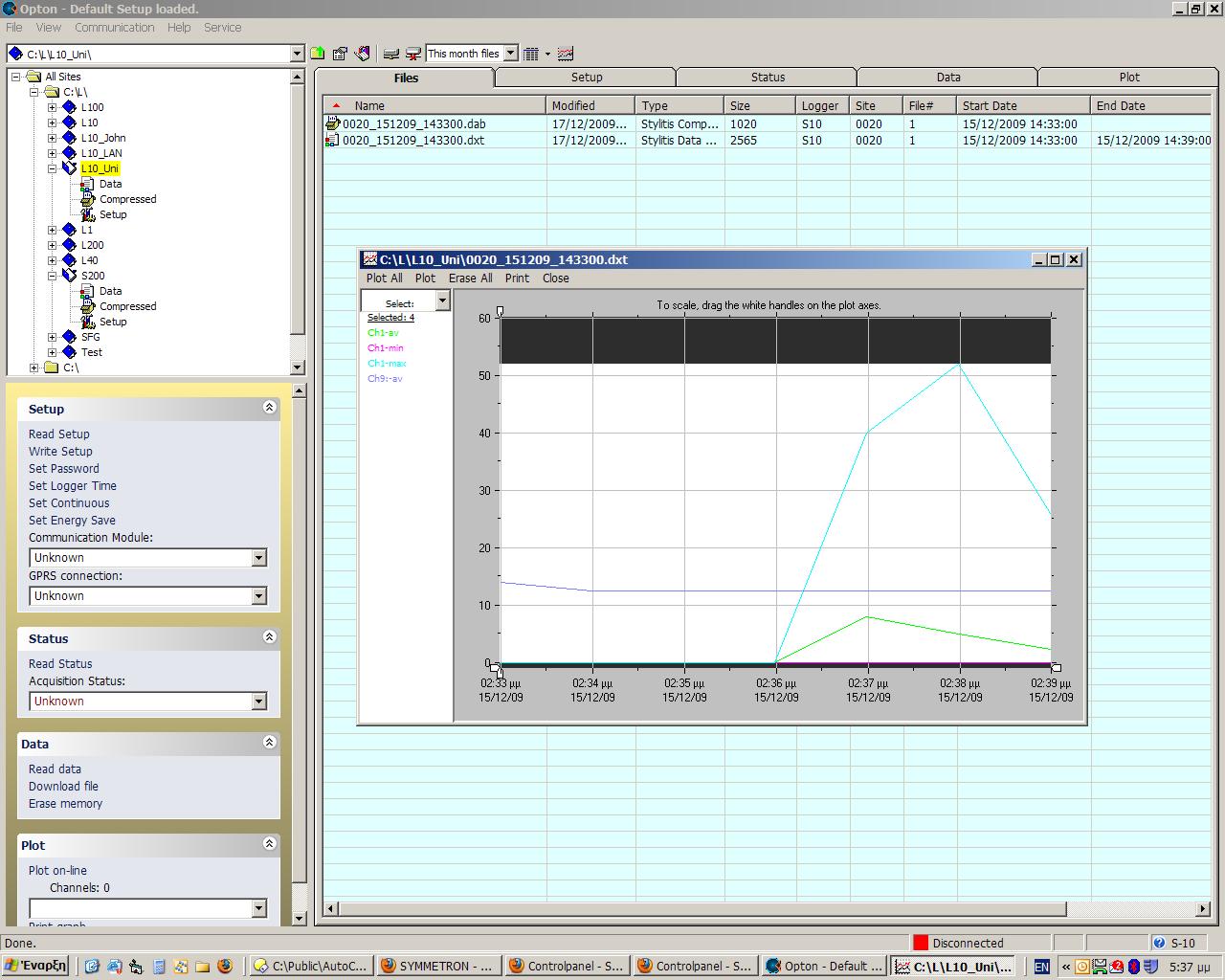

• SOFTWARE INCLUSO

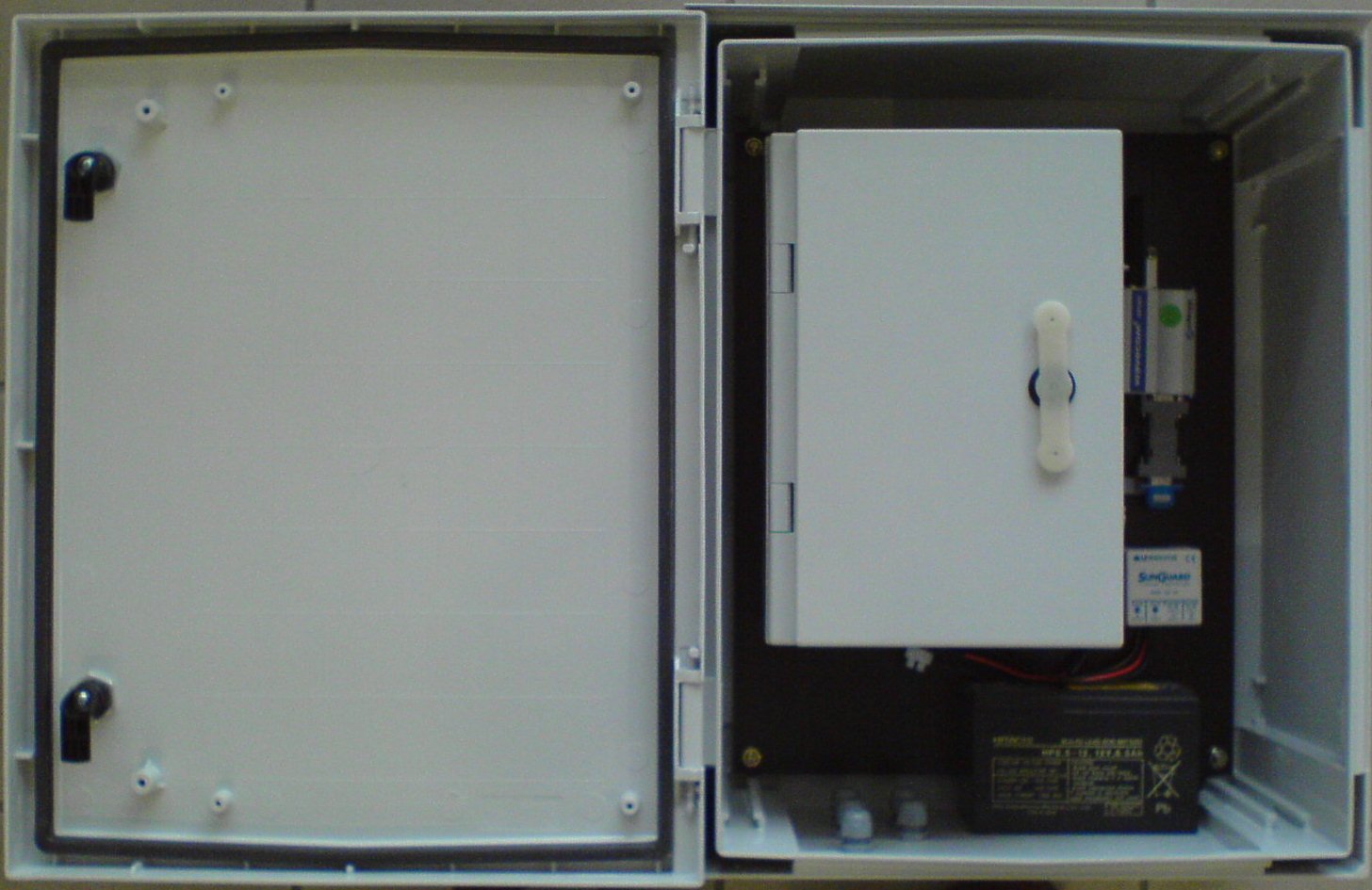

Contenitore stagno

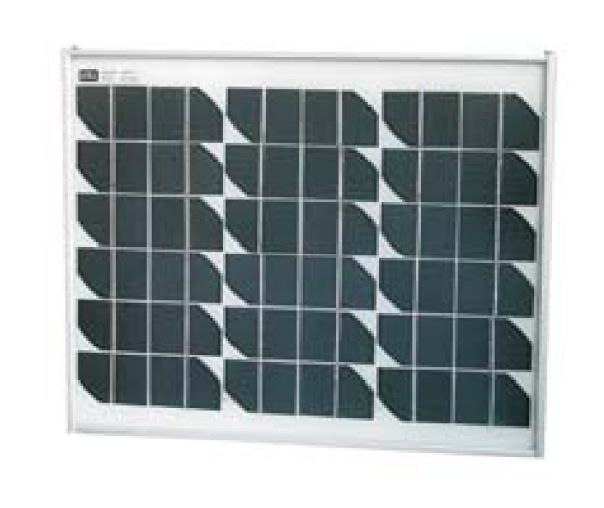

Pannello solare
- Poliestere, IP66-9
- Dimensioni 50 x 40 x 23cm, 7kg.

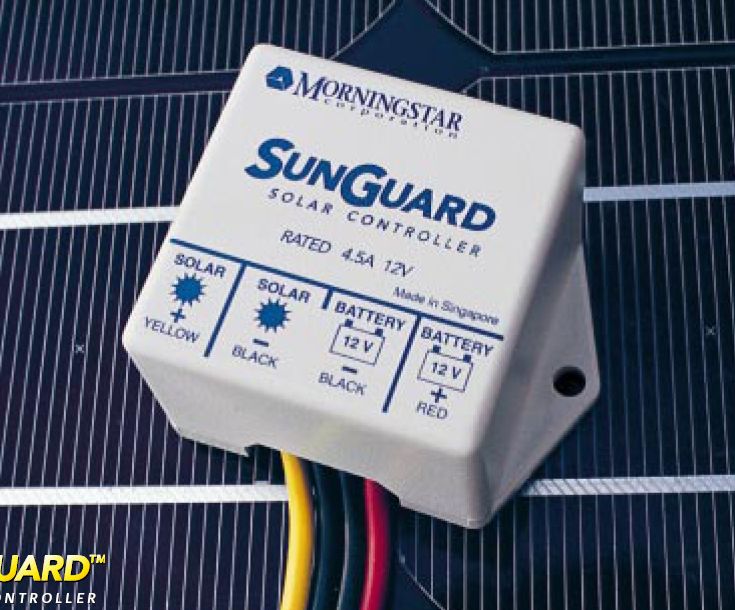

Regolatore di carica
- Tensione 12V
- Corrente 4A.
- temperatura di utilizzo –40~+60ºC.

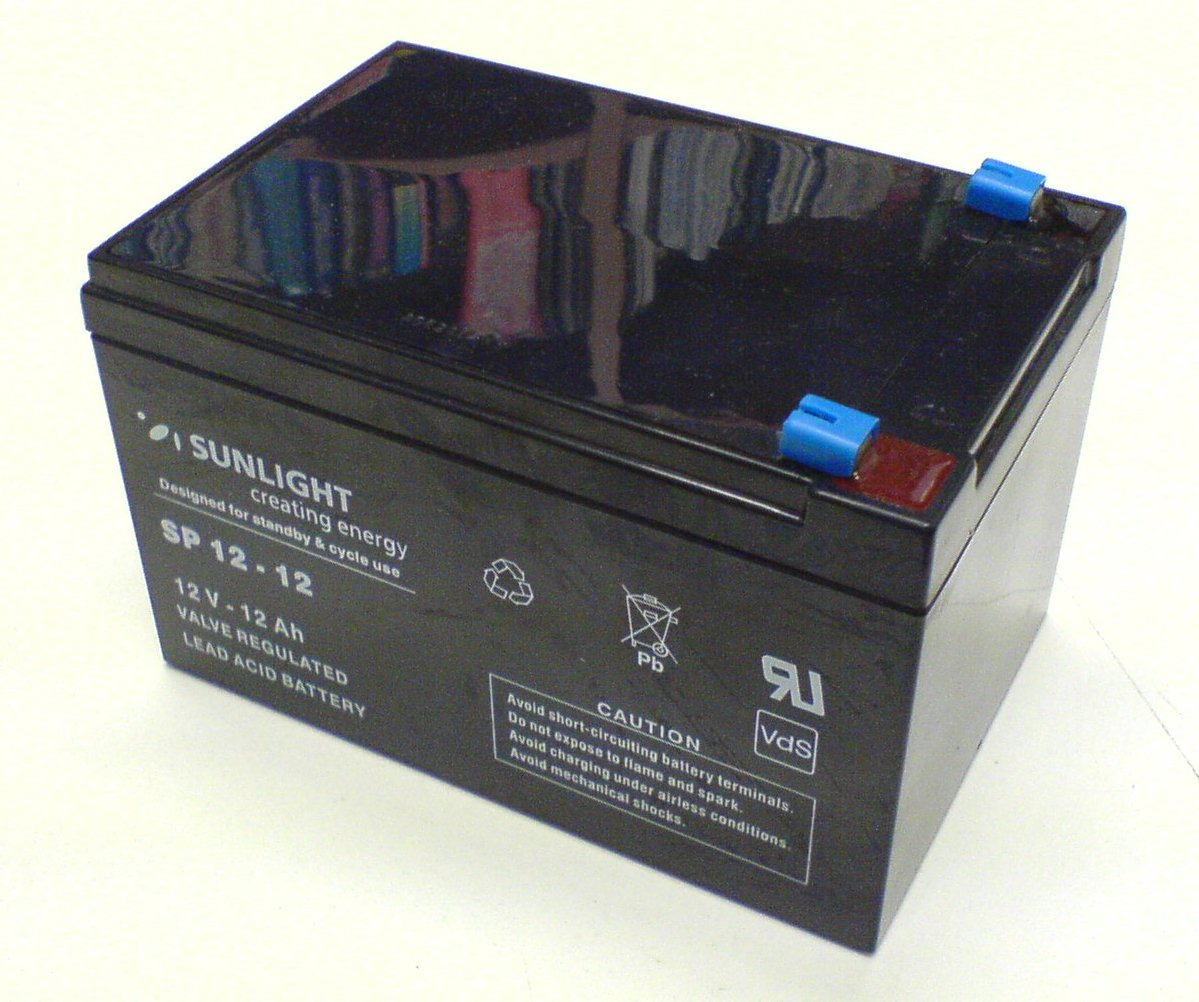

Batteria
- Tipo piombio-gel
- 12V/12Ah (150 x 95 x 95 mm, 4kg).
- temperatura di utilizzo–40~+60ºC.

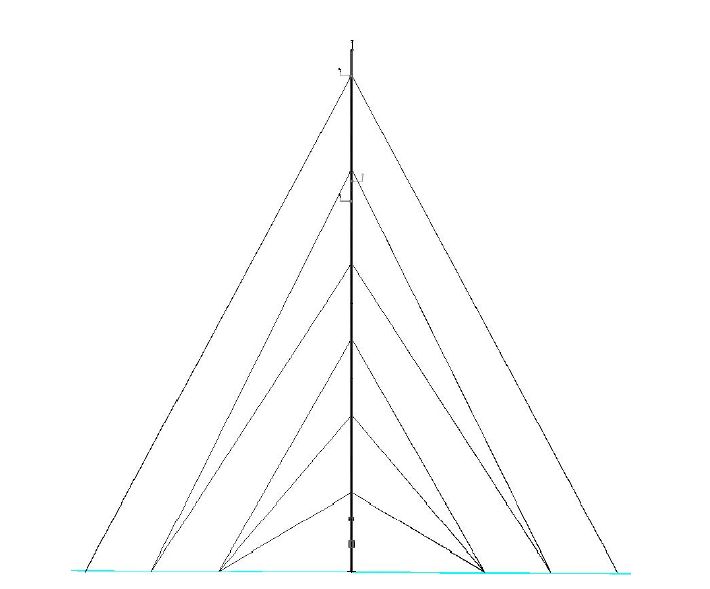

Torre ribaltabile in acciaio da 40 metri
|
Di difficile smontaggio, permette di dormire sonni più tranquilli rispetto ad aver installato una torre telescopica di più facile rimozione. |
Può essere montata
in 8 ore da 2 persone. 24 tiranti montati su 12 ancore Progettata secondo le normativa EIA-222F, USA capace di resistere a venti di 50 m/s. |
Disponibili in
vendita o in affitto
Il 100% del canone di affitto sarà decurtato dal prezzo finale di acquisto
di un impianto di potenza maggiore o uguale a 40 kW.
Il 50% del canone di affitto sarà decurtato dal prezzo finale di acquisto di
un impianto di potenza da 10 a 35 kW.
